ステンレス製排気防臭中蓋/排気防臭装置

HOME | インフラ資材 | ステンレス製排気防臭中蓋/排気防臭装置


ゲリラ(集中)豪雨時、下水道管路の内部で発生した圧力(エアハンマー、ウォーターハンマー)を、安全で早期に外部へ逃がします

▶弊社取扱い製品の特性

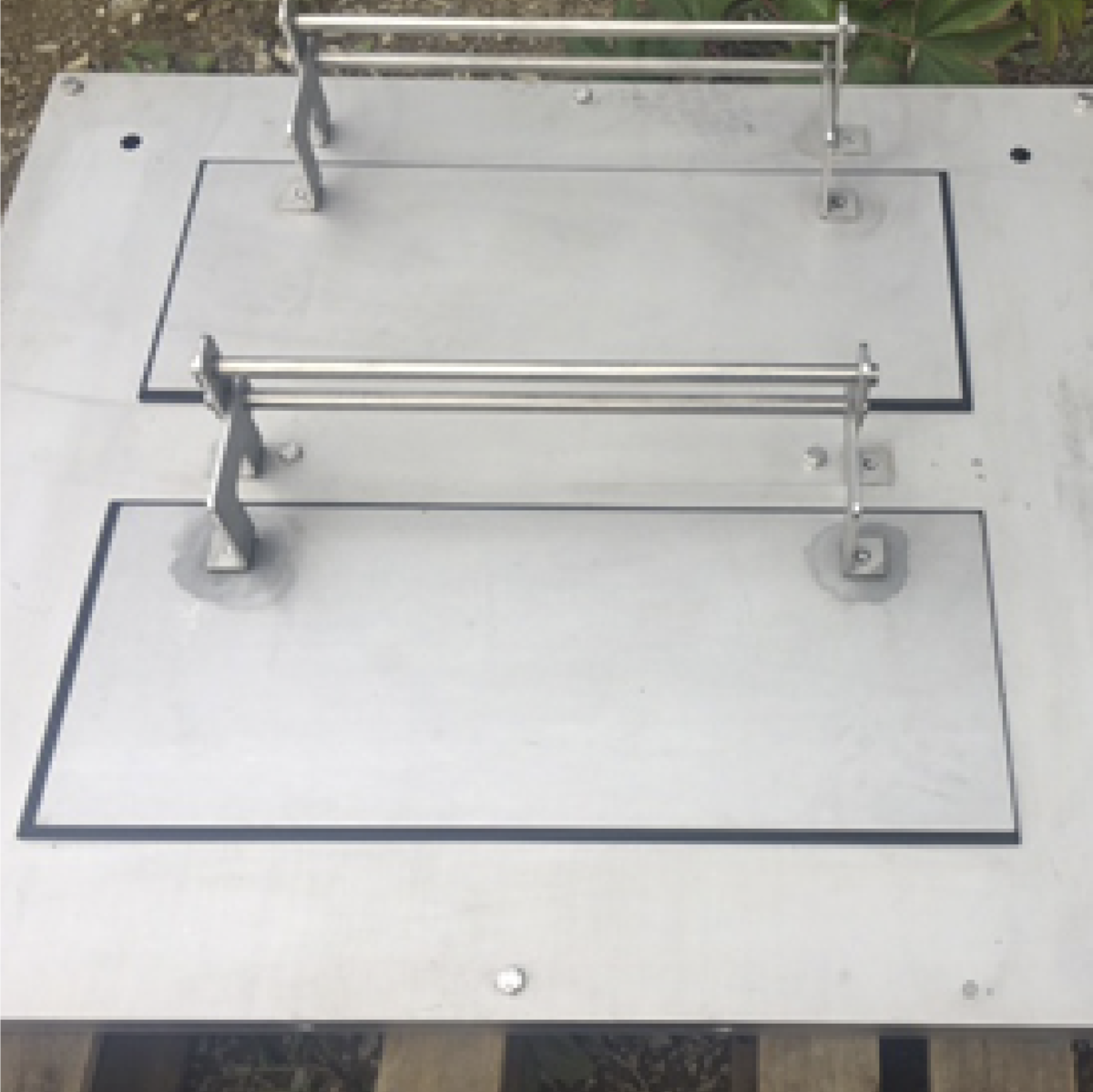

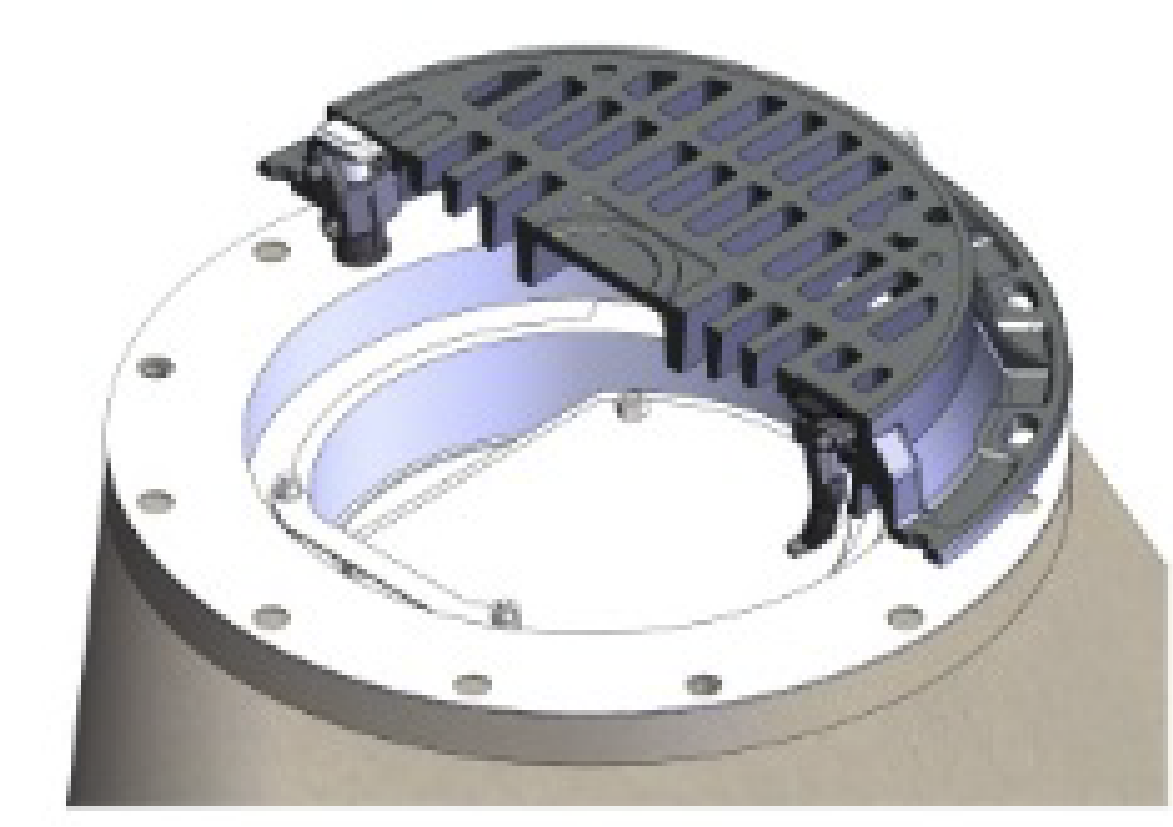

マンホール用排気防臭中蓋


通常は臭気をブロックし、内圧発生時には管路内の圧力を排気します。
□対応サイズ
・φ600用  ・φ900-φ600用

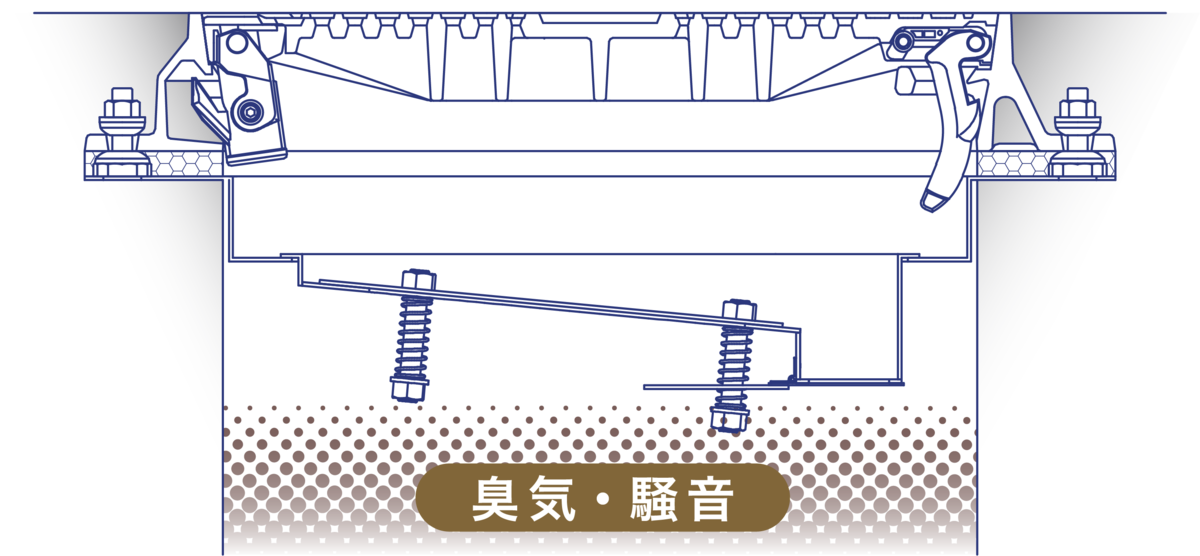

通常時


スプリングにより密閉状態が保たれ、管渠内からの臭気をシャットアウトします。

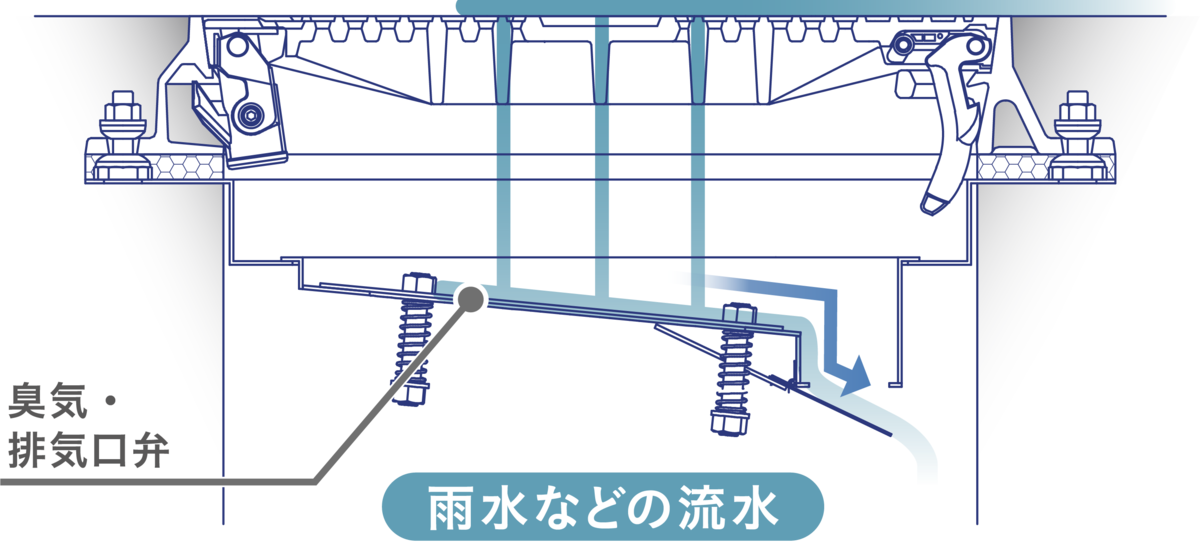

雨天時


路面の雨水は、中ふたの自重により弁は開放され、管路に流入させます。

集中豪雨時

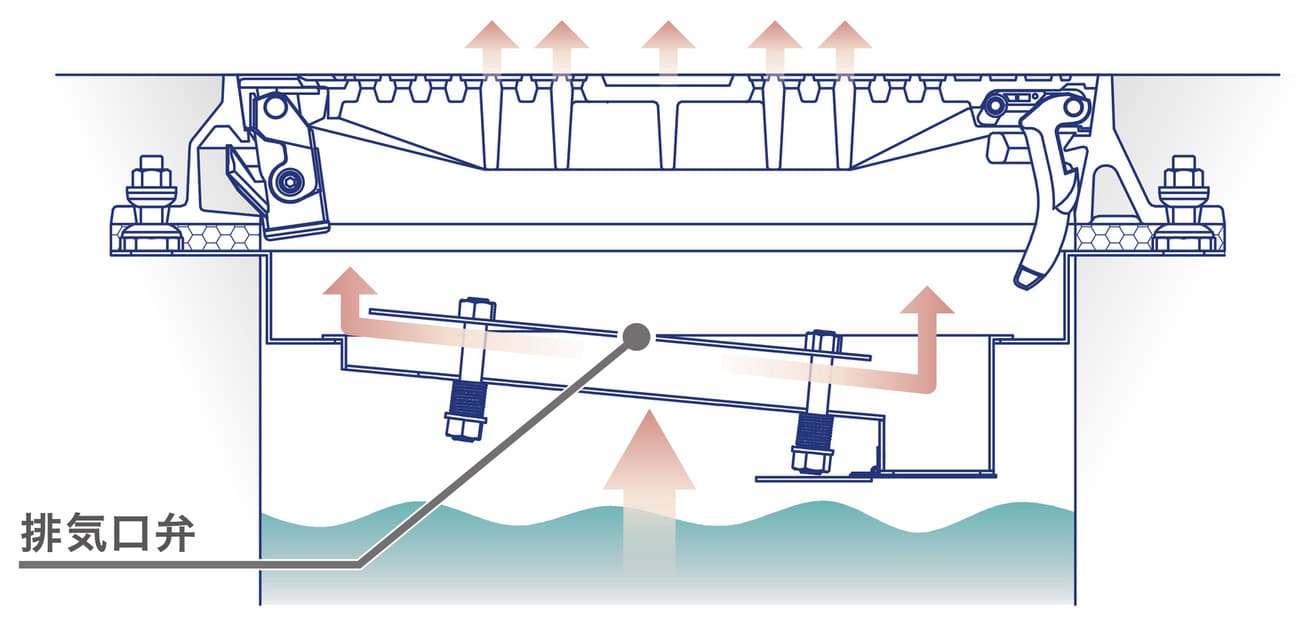

急激に発生した管路の圧力を、大口径の排気弁が作動し、外部へ排出します。


製品特性



◎製品材料は、全て耐腐食性に優れたステンレス製です。

開放面積0.09㎡排気弁は、内圧約7kgfの力で作動開始、最大40㎜浮上します。
排気弁は、M16×4本のボルトにより作動し、その保証強度は、254KN(25901kgf)です。
雨水排気弁は、バランス保持による開閉機能を特長としており、少量の土砂や雨水から大量の雨水流入に対応しています。また、排水弁にゴミが詰まりにくい特長を持っています。

集水桝を使用した排気防臭装置

[推奨環境]
・大口径(雨水)管のエア抜きに使用されます。

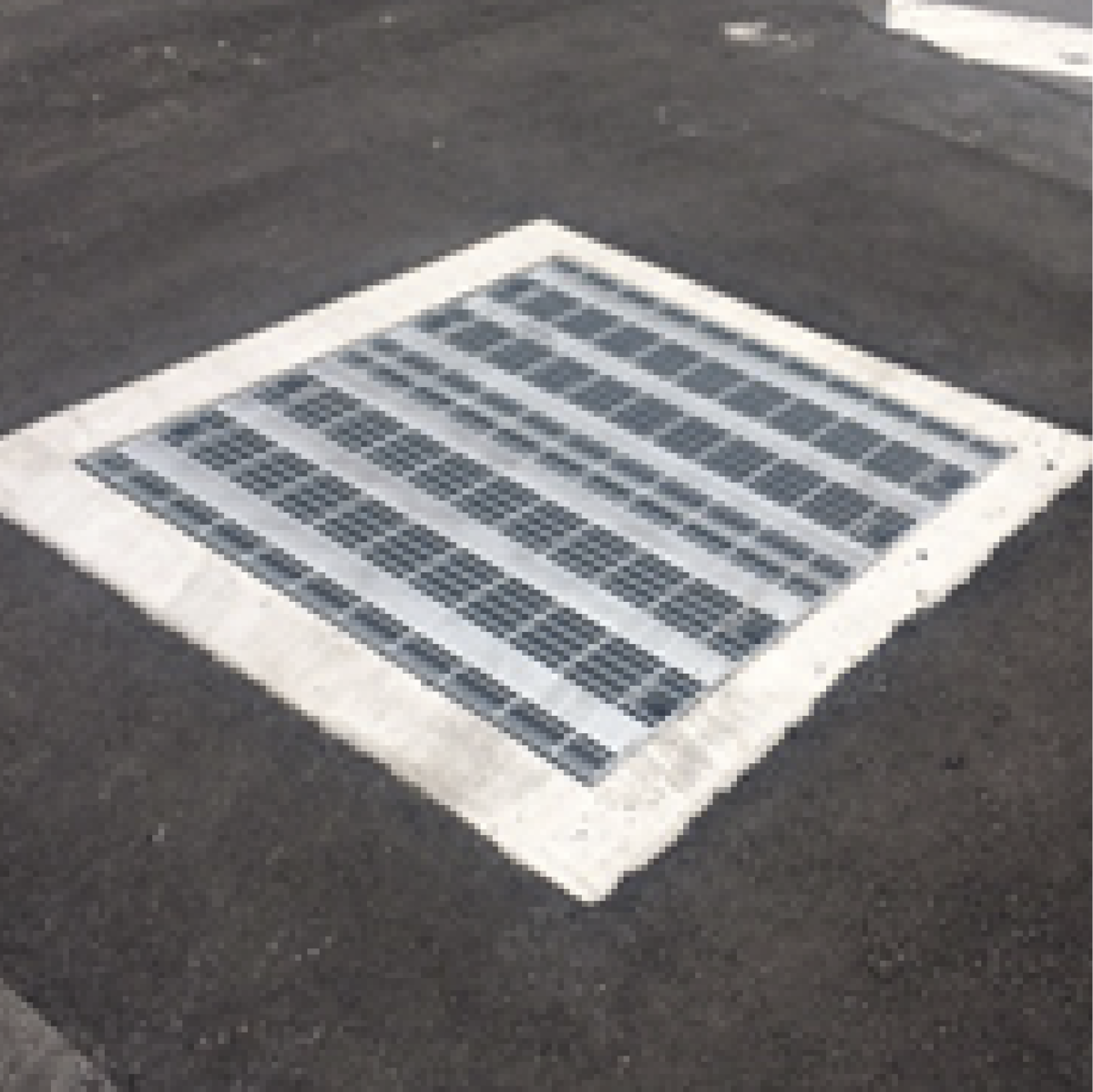

[設置の様子]

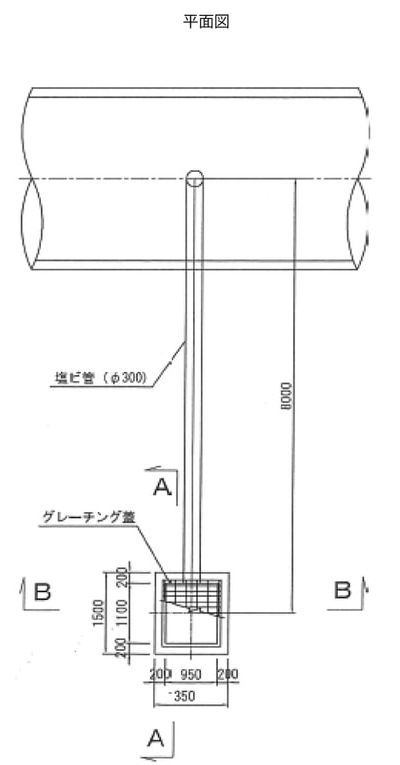

[実際の設計例]
